小型電動ストリッパー

小型電動ストリッパー

V刃タイプ

MIRA230

ZKS-12

MIRA32

回転刃タイプ

MIRA340

927R

927RX

同軸タイプ

42R

48R

太物タイプ

cosmic60R

ITS50X

RSK630

エアー駆動タイプ

FC70V2他

FC200V5

V刃タイプ

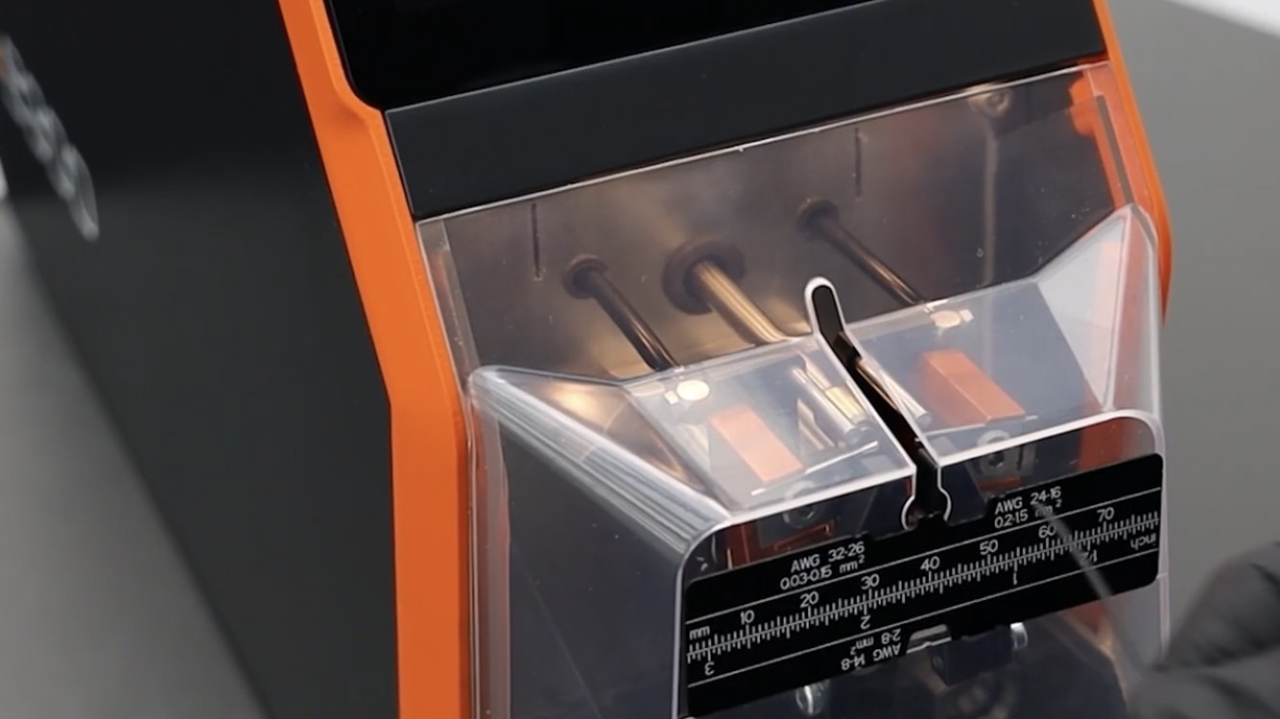

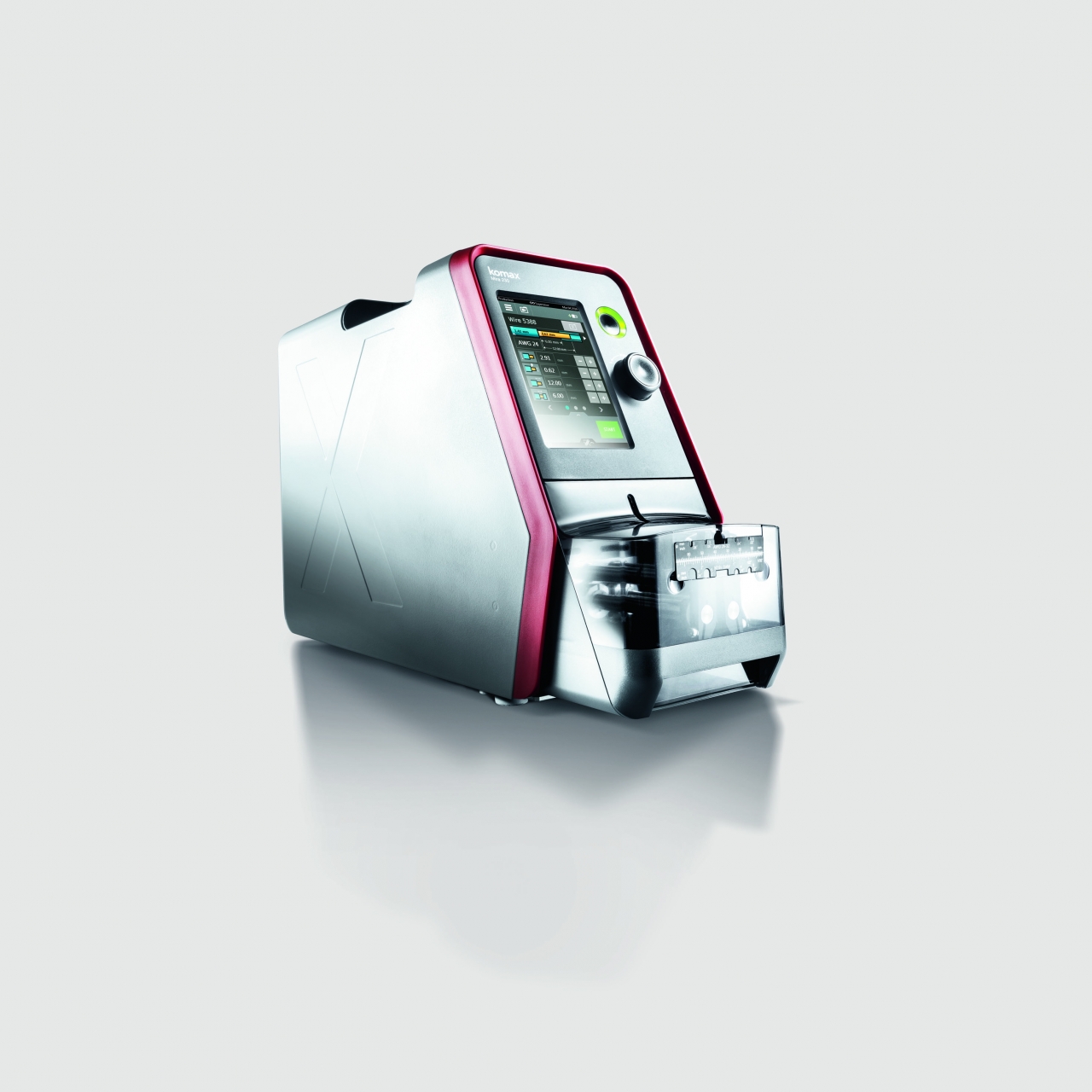

KOMAX MIRA230

特徴

優れた加工範囲の広さ

・強いカット力、ストリップ力を兼ね備えた頑丈な設計

・ストリップ可能範囲は、AWG8/8㎟まで

・シーケンス加工など他にはない機能を搭載

生産性の最大化

・1回で多芯ケーブルを加工

・使用頻度が高い機能に素早くアクセス

・保存した加工データの呼び出し機能搭載

高い品質の再現性

・ライブラリに登録された加工データを基にストリップが可能

・パスワードでアクセスを制限

・エアーブローで自動的にカス落とし

スマートなデザイン

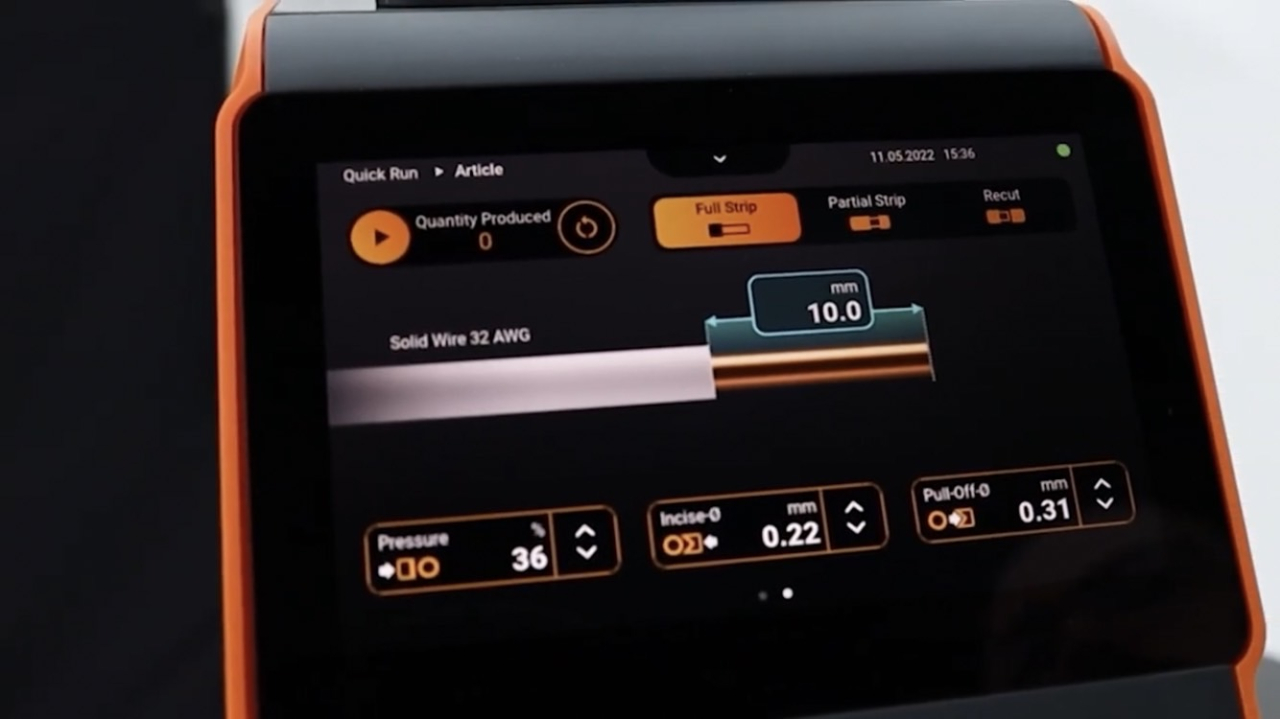

・スマートフォンのようなタッチスクリーンで素早し操作性

・人間工学に基づいたデザインで作業が簡単

・簡単かつ素早くパラメータの入力が可能

カタログダウンロード

仕様

対象電線サイズ(ストリップ) 0.03-8㎟,AWG32-8
最大電線外径 6.5mm

ストリップ長さ

先端カットを含むストリップ長さ

1.5-46mm

0.01-46mm
先端カット長さ 1.5-46mm
引っ張り長さ up to 46mm
先端カット可能な最大電線サイズ
2㎟/AWG14/Φ1.6mm
直径設定単位 0.01mm
ストリップ長さ設定単位 0.01mm
標準グリッパーでの加工不能挿入長さ 11mm
オプションの薄型グリッパーでの加工不能挿入長さ 8mm
加工データライブラリ:最大エントリー数 1500
シーケンス機能:最大ステップ数 100
サイクルタイム(メーカー条件による) 0.35秒
電源
100-240V AC,120VA
供給空気圧力(エアブロー機能)
0.5-0.7Mpa
スクリーンサイズ 5”
スタンバイモードからの起動時間 < 1秒
動作保証温度 5-40℃
製品寸法(W × H × D) 141×290×463mm
重量 11kg

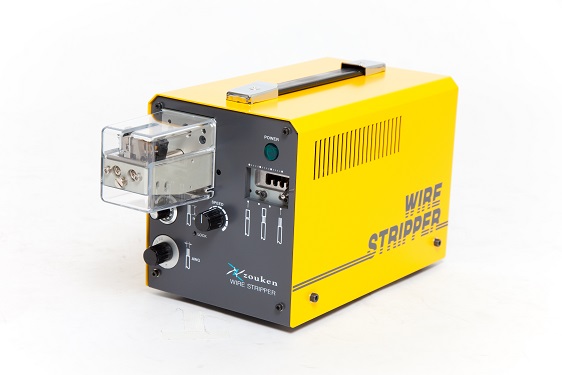

改良版 小型・高速・高精度:ワイヤーストリッパ ZKS-12

特徴

ZKS-12はITS-10HSの後継機種です。ITS-10HSの利点をそのままに、改良しました。

1.ストリップ長を20mmまで延長。ダイヤルロック操作不要で、下位機種のITS-10HSより5mm長くストリップできます。

2.刃交換は調整なし・簡単・確実。新形状の採用により、ストリップ刃の交換は、微調整なしで簡単・確実です。

3.切り込み量設定変更。ITS-10HSに比べて、線径ダイアルの設定を変更しました。従来0.03mm/クリックだったところが0.02mm/クリックになり、より細かい設定が可能になりました。

4.カムを高硬度製の金属に変更。ITS-10HSでは樹脂製の3つのカムをメタルインジェクションによる高硬度金属製に変更し、耐久性を向上させました。

スタート機構の改良

ストリップ長を安定させるような、新機構のスタートスイッチに変更しました。

カタログダウンロード

仕様

型式 ZKS-12
ストリップ長(mm) 1.5~20.0
ストリップモード ワンタッチ切り替え(フルストリップ・セミストリップ)
セミストリップ(mm) 0.5~15
対象ケーブル径※(秒) AWG14~30/2~0.05sq

最小切り込み設定単位

(mm/クリック)

0.02
加工時間(秒) 0.5~1.2
刃物材質 SKH(ハイス鋼)
刃表面処理 チタンコーティング
刃物構成(枚) V刃2枚
電源 AC100V1A 50/60HZ
外形寸法(mm) 146W×235D×168H
質量(kg) 6

※ 材質によりストリップできないものがあります。

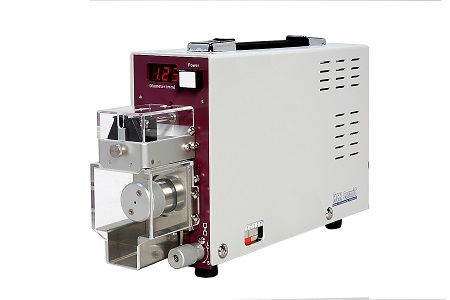

MIRA32  電動ワイヤーストリッパー

高速、高精度、パワーアップしたニューフェイスマシン

MIRA32は最先端技術を導入、大幅にパワーアップした高性能、高速電動ワイヤーストリッパーです。電線サイズをデジタル表示、電線先端をタッチセンサーに軽く触れさせるだけで高速作動し、幅広い電線サイズに対応し理想的な先端加工を行います。

カタログダウンロード

仕様

対応電線サイズ AWG12~AWG32
切り込み径設定範囲 0.01mm
ストリップ長さ 1.0~25.0㎜(最小目盛0.5㎜)
セミストリップ長 最小2.0mm
標準的サイクルタイム 0.3sec/MAX
対応可能最短挿入長さ

標準グリッパー:14mm

薄型グリッパー:11mm

対応電源電圧 AC100V~240V 40VA

回転刃タイプ

KOMAX MIRA340

特徴

非常に幅広い加工範囲                  加工困難な電線こそ威力を発揮

・ストリップ困難な電線に最適

・様々な種類の被覆、素材の加工に対応

・最大16㎟、導体断面積(AWG5)、最大ストリップ長さ72mmまで加工

優れた加工品質

・4枚ロータリー刃で、正確かつ高い剥離力を実現

・芯線キズを最小限に抑えるための機能

・加工ライブラリと選択ミスを防止するバーコードリーダー用ソフトウェアを搭載

高い生産性

・シーケンス加工:多芯ケーブルや多重被覆ケーブル用に便利かつ時間を短縮

・素早く加工データを呼び出すためのバーコードスキャン

・回転切り込み機能をオフにすることもできます

カタログダウンロード

仕様

対象電線サイズ(ストリップ) 0.013-16㎟,AWG36-5
対象電線サイズ(ツイスト) 0.14-2.5㎟,AWG26-13
最大切り込み径 2㎟(AWG14/外径1.6mm)
最大電線外径 8mm

ストリップ長さ(Str

先端カット、シングルトリガーモードを含むストリップ長さ

OD≤7.5mm 0.01-72mm

OD7.5-8mm 0.01-50.8mm

32-CLmm
カット長さ 32-StrLmm
引っ張り長さ 0.01-32mm
直径設定単位 0.01mm
ストリップ長さ設定単位 0.1mm
標準グリッパーでの加工不能挿入長さ 12mm
グリップ力 プログラム可能
ブレード ロータリー、4枚刃
トリガー タッチセンサー、タッチスクリーン、オプションのフットペダル
データインターフェイス データバック用のUSBポート、バーコードスキャナー
加工データライブラリ:最大保存データ数 3000
シーケンス機能:最大ステップ数 100
シーケンスライブラリ:最大保存データ数 1000
サイクルタイム ~2.3秒
電源
50/60HZ,100-240VAC,<120VA
供給空気圧力(エアブロー機能)
0.5-0.7Mpa
スクリーンサイズ 5”カラータッチスクリーン、マルチタッチファンクション+ダイアル
スタンバイモードからの起動時間 < 1S
動作保証温度 5-40℃
製品寸法(W × H × D) 141×290×473mm
重量 11kg

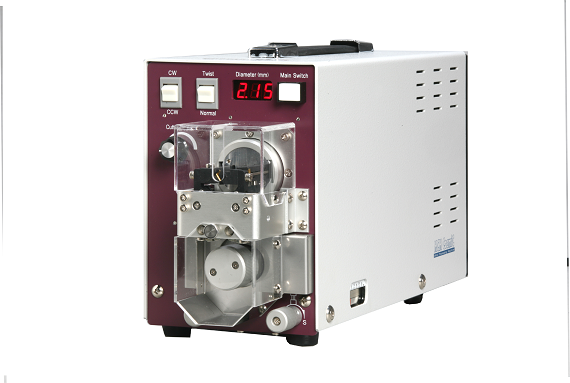

Cosmic 927R ロータリーワイヤーストリッパー (RoHS対応)

回転刃が創る高度な加工品質、低価格、高精度ワイヤーストリッパー

Cosmic 927Rは超硬ブレードを標準とする回転刃方式を採用、特殊電線などあらゆる電線被覆素材に対応すると同時に、幅広い電線サイズ (AWG10~AWG36)に対応します。また、特殊機能として,「ブレード回転方向選択機能」「回転時間設定機能」、更に[芯線ツイスト機能」を有して おります。

カタログダウンロード

仕様

対応電線サイズ AWG#10 - AWG#36
ストリップ長さ 1.0 - 25.0mm
セミストリップ長さ 最小 2.0mm
電線径デジタル表示 0.01mm単位
サイクルタイム 最速 1.5秒(回転時間調節可)
対応被覆素材  ハロゲンフリー、テフロン、他
ブレード(2枚刃)材質 超硬
電源 AC100V - 240V(60VA)
本体重量 8.4 kg
外径寸法(LxWxH) 400 x 131 x 218mm

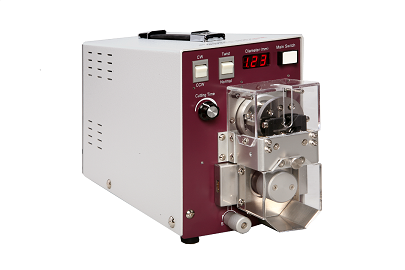

Cosmic 927RX  ロータリーワイヤーストリッパー

Cosmic927RXは特に加工が困難とされるあらゆる電線被覆に対応することが可能であり、信頼性の高い安定した加工品質を提供します。今、お困りの電線があればぜひお試しください。

カタログダウンロード

仕様

加工電線の種類 テフロン線・ハロゲンフリー電線・ガラス繊維線・その他難加工電線
ストリップ長さ 1.5–25.0 mm
ストリップ長さ設定単位 0.5 mm
加工電線サイズ AWG#10~AWG#36
切込み径設定単位 φ0.01 mm
サイクルタイム Max 1.2sec
刃物材質 ハイス鋼・超鋼(別売)
入力電源 AC100V– 240V(55VA)
製品重量 8 kg
外形寸法 131W x 400L x 218H mm

小型電動ストリッパー 同軸タイプ

Cosmic 42R

極細同軸ケーブルのための高精度マシン、AWG42以上の極細同軸線にも挑戦します

Cosmic 42Rは新開発の高精度型の極細ケーブル専用ストリッパーです。最新のデジタル制御技術を導入、あらゆる電線加工とユーザーニーズに対応します。

カタログダウンロード

仕様

加工対応電線 極細同軸ケーブル、多芯ケーブル、一般電線、他
加工電線外径 Max φ2.00mm
ストリップ長さ Max 40.0mm
加工ステップ数 最大 9ステップ
電線グリッパー圧調整 モーター制御式、10段階に設定可
データーメモリ容量 1000種類のデーター保存
サイクルタイム 約6 秒(加工内容により変動)
インターフェース RS232C
入力電源 DC24V/ ACアダプタ付(AC100V-240V)(120VA)
外径寸法(LxWxH) 570 x 140 x 243mm
本体重量 9.2 kg

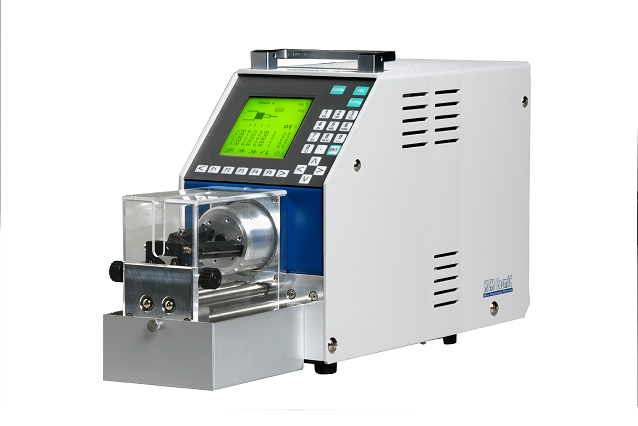

Cosmic 48R

加工品質を数値と記号で入力、同軸ケーブルをはじめ多様な電線加工に対応します

Cosmic 48Rは新しく開発された高機能、高精度型の同軸ケーブルストリッパーです。最新のデジタル制御技術を導入、あらゆる電線加工とユーザーニーズに対応します。

カタログダウンロード

仕様

加工対応電線 同軸ケーブル、多芯ケーブル、一般電線、他
加工電線外径 φ1.5mm - φ8.0mm
ストリップ長さ Max 40.0mm
加工ステップ数 最大 9ステップ
電線グリッパー圧調整 モーター制御式、10段階に設定可
データーメモリ容量 1000種類のデーター保存
サイクルタイム 約6 秒(加工内容により変動)
インターフェース RS232C
入力電源 DC24V/ ACアダプタ付(AC100V-240V)(120VA)
本体重量  8.8 kg
外径寸法(LxWxH) 460 x 140 x 243mmm

小型電動ストリッパー 太物タイプ

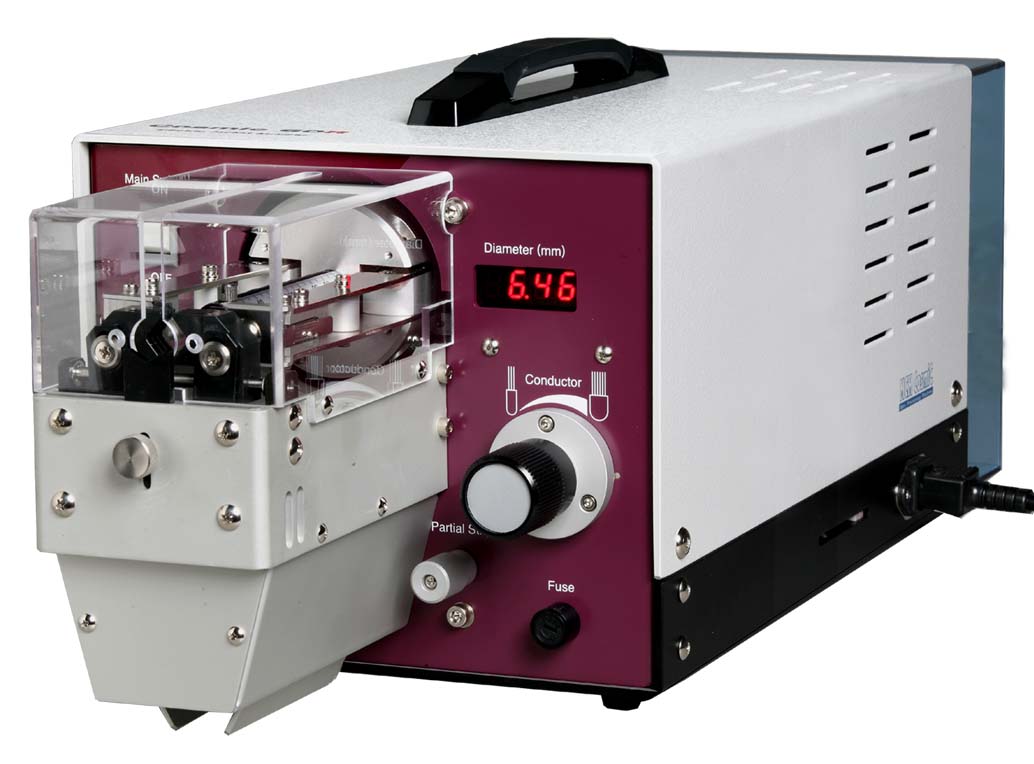

Cosmic 60R

Cosmic60Rは特許回転式4枚刃を採用、多芯ケーブルやキャプタイヤケーブルなど、太物ケーブル用に開発された電動ストリッパーです。各種の被覆素材や幅広い電線サイズに刃物交換なしで対応します。また、デジタルディスプレイを標準装備、切込み径をデジタル数字で表示します。

カタログダウンロード

仕様及び能力

対応電線サイズ AWG5~AWG14
ストリップ長さ 20~90 mm
セミストリップ長さ 10-50 mm
サイクルタイム(動作速度) 最短5 秒
対応被覆素材 ハロゲンフリー、テフロン、他
刃物材質 ハイス鋼
ブレード ハイス鋼(4枚刃)
電源 AC100Vまたは、AC220V(120VA)
本体重量 20 kg
外形寸法 ( L x W x H ) 241 x 630 x 230 mm

注意:上記の仕様及び能力範囲内にあっても加工不能な電線があります。ご購入の前に、電線サンプルと加工仕様をご提示下さい。

ITS50X

液晶ディスプレイで刃の調節が簡単。

①業界初のデジタル設定方式の採用で、刃の食い込み量、セミスト長、刃の回転量を簡単なキーで設定。

②V刃ロータリースライド方式によるシャープな切り口。

③一度設定したデータはメモリに記憶が可能(標準60件)

④刃の交換なしで外径6~24mmまでのケーブルストリップが可能。

⑤中空構造採用のためロングセミストリップが可能。

⑥ソフト変更・カッター変更により、従来の仕様:φ2~20に変更可能。

⑦メモリ記憶件数をオプションで60件から98件に変更可能。

→PDFを見る

仕様

ストリップ長 5~100mm(オプションで100mm以上のロングセミスト可能)
対象ケーブル径 φ6~24(オプションでφ2~20に変更可能)
セミストップ 5~(5mm単位)
最小切り込み設定単位(mm/クリック) 0.1

加工時間(50Hz時)

ITS50Xの場合

約3.5秒

約6.5秒

刃物材料 ハイス鋼
刃物構成(枚) 2
データ設定 60件(オプションで98件に変更可能)
電源 AC100V 50/60Hz 3A
外形寸法(mm) 300W×600D×325H
質量(kg) 40

RSK630

・ロータリー&スパイラル方式で、シャープな切り口とエンドレスストリップを実現

・刃の交換なしで外径6~30mmまでのストリップが可能

・刃先の調整は、簡単なダイヤル調整、ブッシュの取付・取り外しも、非常に簡単

→PDFを見る

仕様

ストリップ長 数~m(エンドレス)
対象ケーブル径 φ6~30
最小切り込み設定単位 0.1
加工時間 約1秒(100mmストリップ時)
刃物材質 ハイス鋼
刃物構成(枚) 1
電源 AC100V 50/60Hz 5.6A/4.8A
外形寸法(mm) 222W×326D×311H
質量(kg) 20

小型電動ストリッパー エアー駆動タイプ

ストマック ハイブリッドシリーズ FC70V2 / FC120V3 / FC200V5 / FC300V5S

FC120V2

FC120V2 TOUCH/ブレードの交換も簡単に行えます。

■ストリップ長で選べる4機種を用意。

■エアー駆動、高トルクで細物から太径電線まで幅広く対応。

■ガイドパイプでケーブルをブレードの中心に確実に挿入するため確実なストリップ作業が可能。

■カム式チャッキング装置で、各種の素材と径幅に対応。

被覆を痛めず確実にホールドします。

■ケーブルガード使用で変形ケーブルのストリップが可能。

■電気式フットスイッチで作業負荷を軽減。

■セミストリップ長の調整が素早くできます。

■センサー検知によるセミストリップ方式でシリンダーに負荷を与えません。

■作業管理に便利なカウンター付き。

■インターロック機構付フルカバーでより安全に作業できます。

■ストリップカスを自動で排出するカス取り反転装置を標準装備。またカスとりBOX付きで,剥きカスが飛び散りません。

■ロングセミストリップ用V字型アングル付きでフルストローク以上のストリップ長にも対応しています。

■ブレードはφ0.5サイズ違いを両サイドに装備しているため、1枚のブレードで微妙な電線サイズに対応できます。

■ブレードの交換はワンタッチ着脱式。

工具を必要としません。

→PDFを見る

仕様

品名 FC70V2 FC120V3 FC200V5 FC300V5
フル(セミ)ストリップ長 3~70mm 3~120mm 3~200mm 3~300mm
最大ストリップ長 200mm 300mm 500mm 500mm
適応ケーブル径 φ2~19mm
外形寸法*(mm) W280×D390×H270 W280×D490×H270 W280×D640×H270 W280×D640×H270
重量(kg) 19 21 26 28
電源 AC100V 50Hz/60Hz
空気圧 0.49~0.69MPa(5~7kgf/cm2)
空気量*(L/ストローク) 3.6 6.5 10 14.3

*フルストリップ長を超える最大ストリップ長では全てセミストリップとなります。

*空気量は、空気圧0.59MPa(6kgf/cm2)の時の1ストロークの単位。

*外形寸法には、ネジ、つまみなどの突出物は含まれていません。

*材質によりストリップできないものもございます。詳しくはお問合せください。
