切断機周辺機器

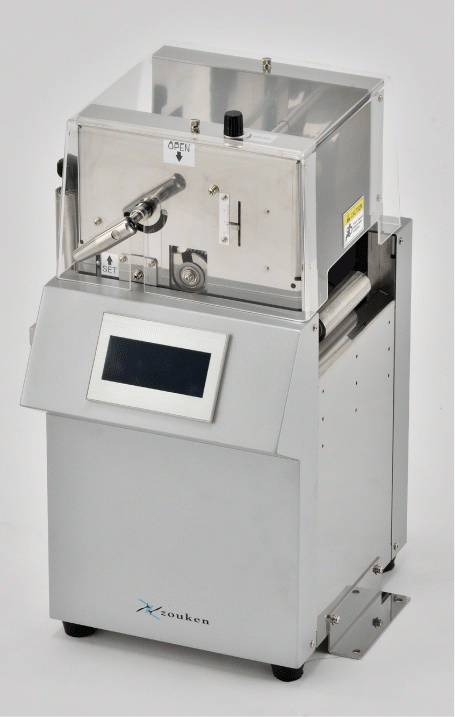

Zフィード:ZKF-30

右上

特長

1.上・下ローラー搬送

・上下にある搬送ローラーが同時に駆動し、強い搬送力を発揮します。

2.加減族時間調整

・ローラーの加減速時間を調整出来ます。

・慣性による送り過ぎ防止や、重くて引き出し難い材料の搬送を可能にします。

3.2速運転

・搬送速度は低速・高速の2速が設定出来ます。

・低速・高速間で運転させることにより、材料に急激な負荷を与えません。

※2速運転には、センサースタンドが必要となります。

4.送り出し方向選択

・タッチパネル操作だけで、送り出し方向を選択出来ます。

5.カバー&安全

・ローラーカバーとインターロックで安全に配慮致しました。

カタログダウンロード

型式ZKF-30
搬送速度(mm/sec)50~900 可変速
材料高さ(mm)20
材料幅(mm)100
電源AC100V2A~AC240V1A
外形寸法(mm)※266W×304D×488H
質量(kg)14

※外形寸法には、ネジなどの突起部は含まれておりません。

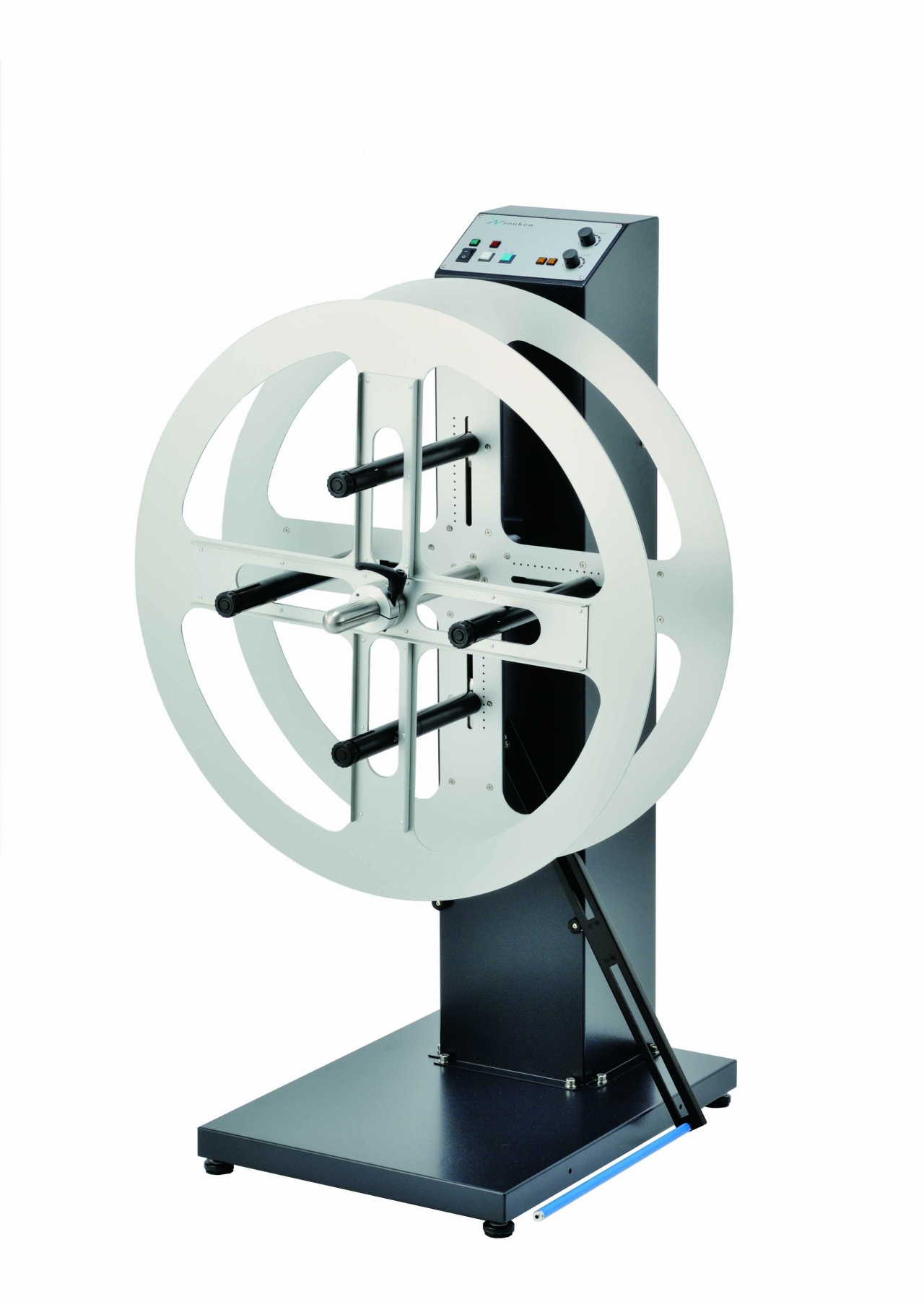

Zフィード:ZKF-51

特長

1.ボビン巻き材料/輪取り巻き材料のどちらにも対応

2.左右どちらからでも送り出し可能

3.低速・高速どちらも送り速度の調整が可能。

・材料の形状やデジタルカッタの切断速度に合わせて、送り速度を設定できます。

4.材料のセット時に便利なジョグ機能付き。

・試し送りや動作の確認が容易にできます。

5.余裕の積載可能重量

・Φ30mmのシャフトにより、50kgの材料まで積載可能でです。

6.材料に応じて、検知方法を選択可能。

①接触による検知・・・検知アームが上下することで、材料の供給を制御します。

②非接触による検知・・・別売りのセンサースタンドを使用し、材料の供給を制御します。

カタログダウンロード

型式 ZKF-51N
駆動シャフト回転速度(rpm) 10~100
駆動シャフト回転方向 CW/CCW(切り替えスイッチによる)
スイングアーム方向 右/左(出荷時は右)
スイングアーム動作力(gr) 250(垂直方向 スイングアーム水平時)
搭載可能材料重量(kg) 50
材料巻径/材料幅 外径Φ700mm以下/幅265mm以下
駆動シャフト外径(mm) ø30
電源 AC100V8A
外形寸法(mm)※

450W×590D×1163H(本体のみ)

920W×590D×1163H(ZFRとスイングアーム含む)

質量(kg) 43(35(ZKF-51)、8(ZFR-51))

※外形寸法には、ネジなどの突起部は含まれておりません。

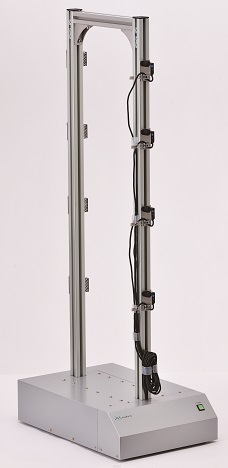

センサースタンド ZSE-200H

特長

1.無負荷で供給

・Zフィードシリーズと組み合わせて使用頂くことで、材料に負荷をかけません。

2.細い材料(最小Φ0.05mm)も安定した検出が可能

3.透明体の検出が可能

4.ベース部の堅牢性を高め、安定した検出が可能

5.幅200mmまで対応が可能

型式 ZSE-200H
センサータイプ 反射型(赤外LEDダークオン)
センサ個数 4
最大幅(mm) 200
最小検出材料径(mm) Φ0.5
電源 AC100V0.3A~AC240V0.2A
外径寸法(mm)※ 300W×450D×1063H
質量(kg) 10.5(オプションガイド2組み込み13.5)

※外形寸法には、ネジなどの突起部は含まれておりません。

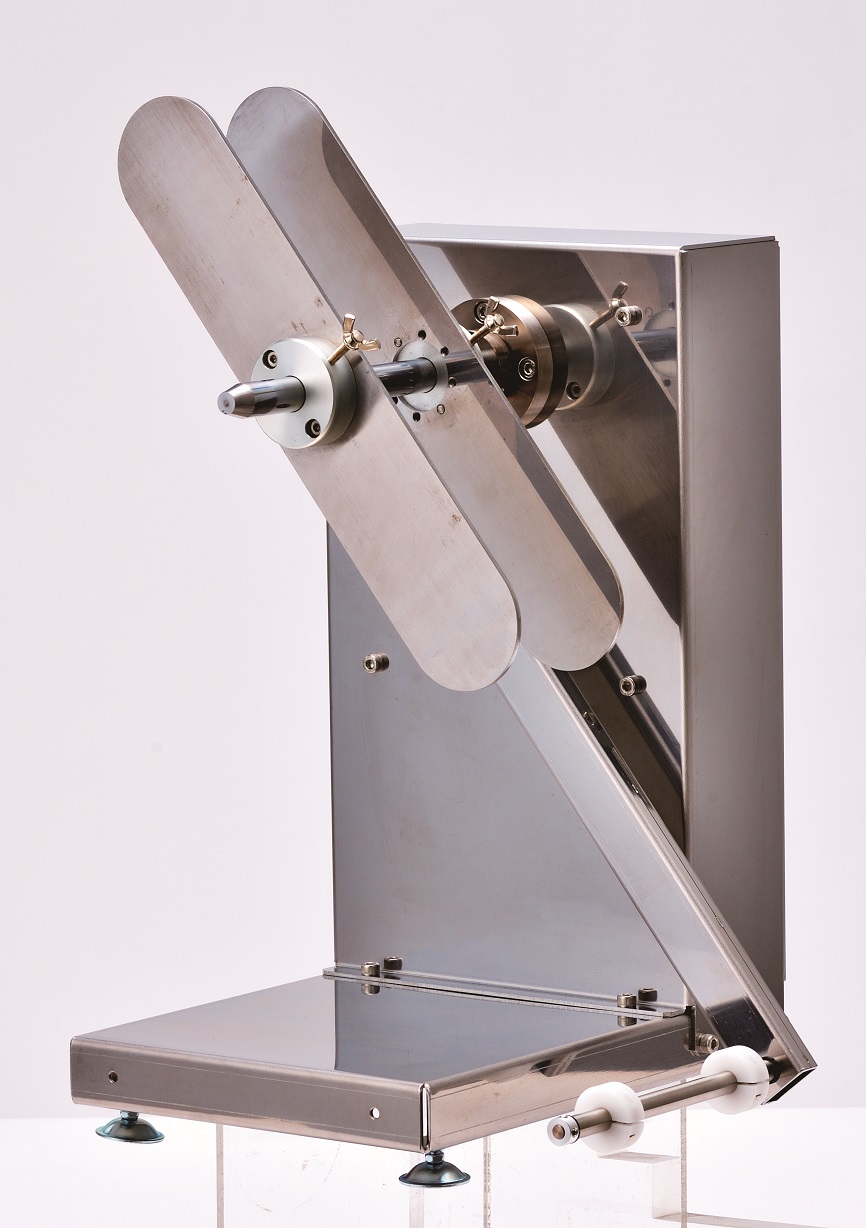

リールスタンド:ZKR-20

特徴

1.ボビン・リール・紙管等に巻かれているワークの送りだし最適。

2.必要以上の送りだしをせず、適度なたるみをたもちます。

3.ブレーキ付

(切断機がワークを搬送するとアームが上がり、ブレーキを切除し回転します。逆に、搬送を停止するとアームが下がり、ブレーキをかけて回転を停止します。)

型式 ZKR-20
材料供給方向 右(上下取り出し可能)
積載可能材料重量(kg) 5
材料巻径/材料幅 外径Φ500mm以下/幅115mm以下
シャフト外径(mm) 15
外径寸法(mm)※

210W×265D×382H(本体のみ)

369W×265D×382H(アームのみ)

質量(kg) 5

※外形寸法には、ネジなどの突起部は含まれておりません。
