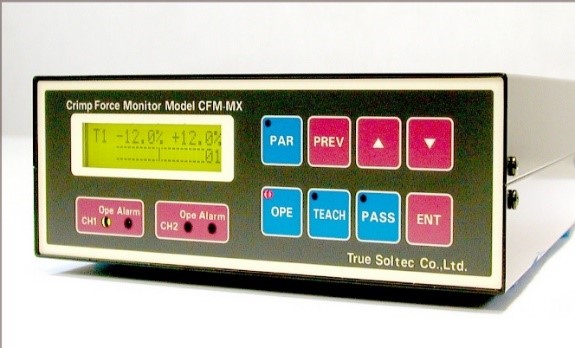

圧着管理装置 クリンプフォースモニター

CFM-MX10 / CFM-MX20

自動圧着機/半自動圧着機用のクリンプフォースモニター(CFM)です。圧着不良をリアルタイムで検出。芯線切れ・芯線はみ出し・被覆噛み込み(深打ち)・電線さがり(浅打ち)・クリンプハイト異常・バレル変形などを見逃しません。

プレス機にピエゾフォースセンサーを取付けて端子圧着時の圧力波形を元に、良・不良を判断します。国内外の全自動圧着機・半自動ストリップクリンパー・クリンピングマシンに後付けが可能です。

カタログダウンロード

仕様

本体形式 CFM-MX10(N) CFM-MX20(N)
チャンネル数
電源 AC100~AC240 50/60Hz
本体寸法/重量 (W)188X(H)72X(D)220/2.2Kg
備考

I/O ケーブル・BNC ケーブル

ピエゾセンサー各1 付属

I/O ケーブル1・BNC ケーブル2

ピエゾセンサー2 付属

CFM-AP

半自動圧着機専用のクリンプフォースモニターです。TFTカラータッチパネルの採用による操作性向上の他、検出能力向上、低価格化を実現しました。

ストレインゲージセンサーを使用し、圧着時のプレス筺体の僅かな歪みを検知し波形を取得します。プレス筺体にネジ一本で固定するだけの簡単取り付け で、従来センサーのような専用ベースプレートは不要です。またオプションのアームを使用して、様々な半自動圧着機に取付け可能です。 USB接続でPCと簡単に通信可能。専用ソフトで取り込み波形のモニターやパラメーター設定、モード変更、データ収集を行う事ができます。こちらは1chのみの仕様です。

カタログダウンロード

仕様

電源 AC100~240V(メイン±12V +5V)
USB通信 1CH(内蔵232CポートからUSBへコンバート)
出力 エラー判定時STOP出力(リレー接点)
入力 トリガー信号入力・センサー入力(BNCケーブル)
LCD カラーLCD(タッチパネル付き)
タクトタイム 0.4sec
重量 2.0kg
寸法 W(196)×H(75.13)×D(171)mm

圧着断面検査装置 カットモニター

CS-04PC

端子断面解析装置

品質確認、アプリ調整など、手軽に現場で断面サンプルを確認。

端子のカット、研磨、解析が5分で完了。

カタログダウンロード

仕様

駆動方式 DCモーター
加工可能電線サイズ AWG-36~AWG12
カッティング砥石寸法 φ75mm×0.5mm
仕上げ研磨盤寸法 φ120mm(粒度1200番)
LED照明 白色6灯0.7W
電源 AC100V~240V(50/60Hz)
消費電力 70W
外形寸法 W270×D490×H315
重量 17Kg

CS-05W

 端子断面解析装置

 品質管理、アプリ調整など、手軽に現場で断面サンプルを確認。

 端子のカット、研磨、解析が5分で完了。

 電線サイズ5sqまで対応。

 カタログダウンロード

仕様

駆動方式 DCモーター
加工可能電線サイズ AWG-36~AWG10
カッティング砥石寸法 φ90mm×0.5mm
仕上げ研磨盤寸法 φ120mm(粒度1200番)
LED照明 白色6灯20W
電源 AC100V~240V(50/60Hz)
消費電力 70W
外形寸法 W520×D320×H255
重量 23Kg

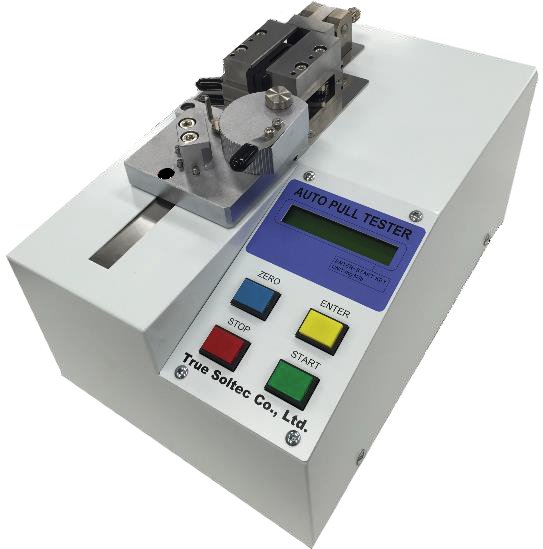

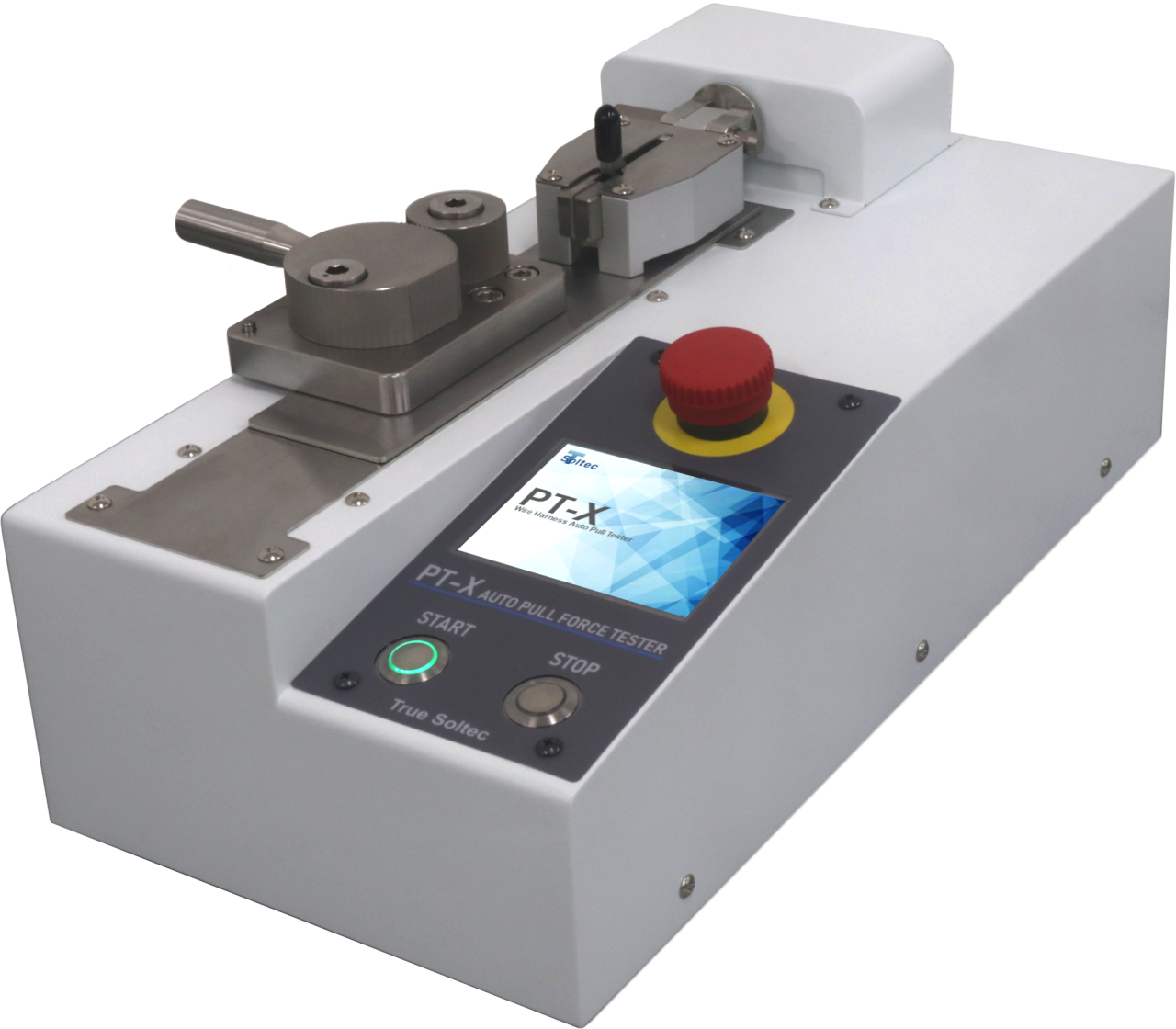

自動端子引張試験機 APT250,APT500,APT1000

圧着端子の電線固着力を正確に測定します。モーターで電線を回転方向に引張り、電線が端子から離脱、もしくは破断するまでの荷重を測定します。

・誰でも正確な測定が可能です。

・BOX端子、タブ端子、ピン端子など様々な端子を確実にクランプ。

・電線クランプは細線(0.25Sq)~太線(5Sq)までに対応。

・小さな本体で置く場所を選びません。

・破断(離脱)を検知すると自動停止。測定のピーク値を瞬時に表示します。

・電線のローラーは自動でも手動でも戻しが可能。

・RS-232Cでパソコンへデーターの転送が出来ます。

・引張速度は変更が可能です。

最大測定荷重は250N(25kg)、500N(50kg)、1000N(100kg)の3タイプから選べます。

カタログダウンロード

仕様

モデルAPT250APT500APT1000
測定荷重範囲1kg~25kg
1kg~50kg
5kg~100kg

引張速度

(各モデルに対して)

-50(25~50mm/min)

-100(50~100mm/min)

-200(100~200mm/min)

引張ストローク48mm
分解能0.1N
データ出力アナログ電圧出力・RS232C通信(専用ソフトでDATA・波形表示可能)

外部制御信号

ZERO・START・ENT・STOP
電源/消費電力AC100V-240V / 19.2W
外形寸法W180×D285×H170
重量約11kg

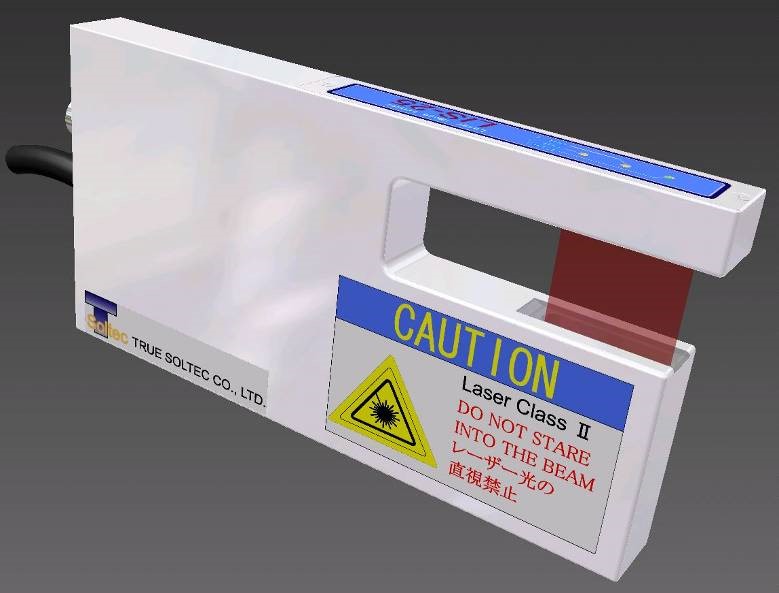

レーザーイメージセンサー LIS-16

レーザービーム内を通過した電線端をラインセンサーで高速にイメージ化!電線被覆のストリップミス、芯線切れ、防水シールの位置・反転を検出。

カタログダウンロード

仕様

光源 半導体レーザー 定格10mW以下
波長 670nm 可視光(赤色) class2
光出力 1mW以下
ライン長 16mm
分解能

縦方向 0.12mm(1ビット)

横方向 スキャンスピード 8MHz(通過速度に依存)

使用環境 温度10℃~40℃ /湿度 40%~80%RH
検出可能電線サイズ AWG30~5sq
検出可能シールサイズ 最大径 10mm
追従速度 2m/secの電線搬送スピードに対応
本体寸法(W・H・D) 155×78×16mm
電源 DC24V

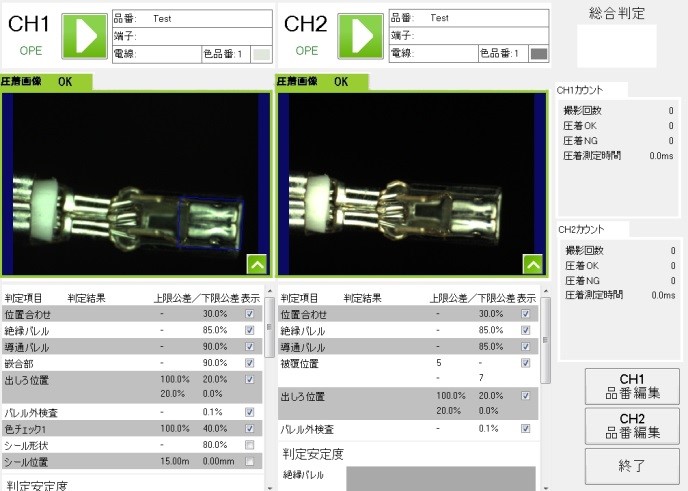

クリンプカメラ CVM-3

端子圧着時の不良を自動圧着機インラインで画像検査で検出します。

レーザーイメージセンサーで、ストリップミス・シールの挿入ミスを、クリンプフォースモニターで異常な負荷による圧着不良を検出。

さらに完全な品質検査を目指し、人の目に代えてカメラを導入、ノンストップで外観検査を素早く行います。

さらに一歩、インライン品質管理の完全化に近づきました。

カタログダウンロード

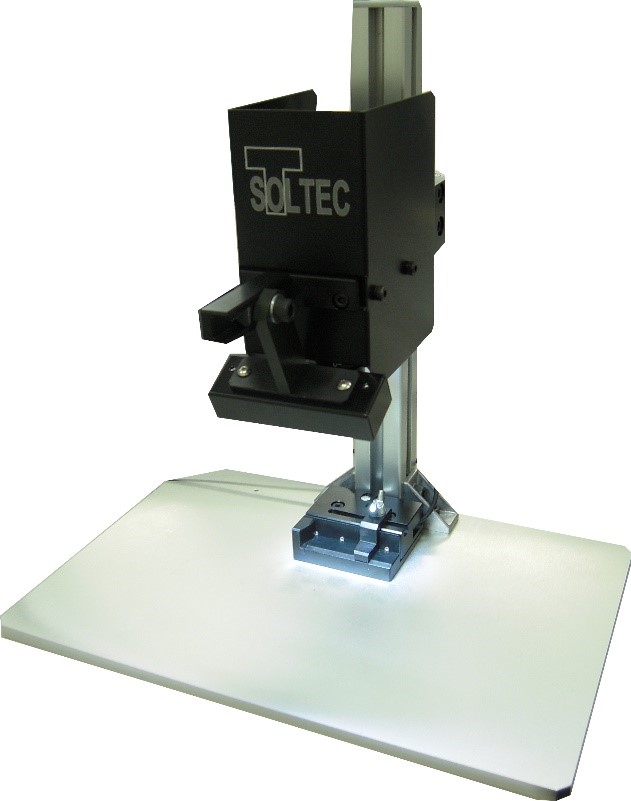

USBカメラシステム T-CAM1

高速撮影可能なUSBカメラを使用し、コネクターの電線誤配、部品違い等様々な画像検査を瞬時に行います。

カタログダウンロード

仕様

撮像素子 1/2”CMOS
有効画素数 130万画素数
撮像サイズ 1280×1024
SNR 54db
レンズマウント Cマウント
インターフェース USB2.0
外形 62mm×62mm×51.6mm
