デジタルカッタ

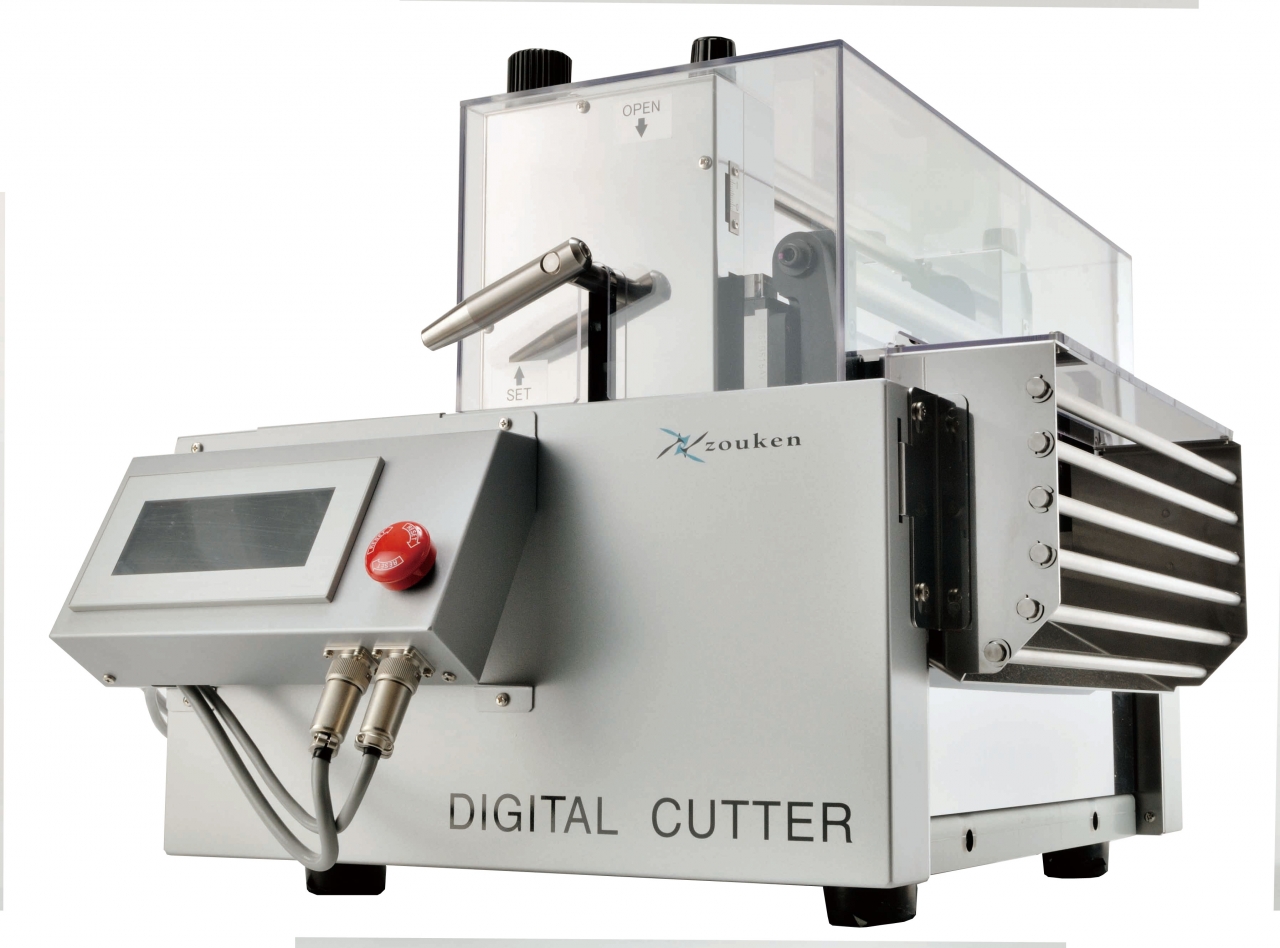

スタンダードタイプ  ZKC325シリーズ

特長

1.多種多様なワークの切断が可能

2.液晶タッチパネルによる簡単設定

3.長さ補正付き

4.ローラ隙間調整機能付き

5.電源入力は100V~240Vに標準対応

ZKC-325(シャー刃タイプ)

ZKC-325T(薄刃タイプ)

ZKC-325C(シャー刃外部コントロールタイプ)

ZKC-325CT(薄刃外部コントロールタイプ)

カタログダウンロード

型式ZKC-325/325TZKC-325C/325CT
送り速度(mm/sec)10~800
切断長さ設定単位(mm)0.1
切断長さ(mm)0.1~999999.9
切断数(個)1~999999
繰返切断精度(mm)※1±0.2
有効切断幅(mm)100
有効切断高さ(mm)20
外部入力端子-
切断力(N)※2 240
加工量:設定長さ10mm(個/分)155
加工量:設定長さ100mm(個/分)92
加工量:設定長さ1000mm(個/分)33
電源AC100V2A~AC240V1A
外形寸法(mm)※3516W×363D×406H
質量(kg)30

※1当社試験材、指定長さによる切断精度です。
※2計算値(モーター出力より)                                       注)材質、形状によって切断できないものもございますので、ご確認ください。                  ※3外部寸法には、ネジなどの突出部は含まれていません。

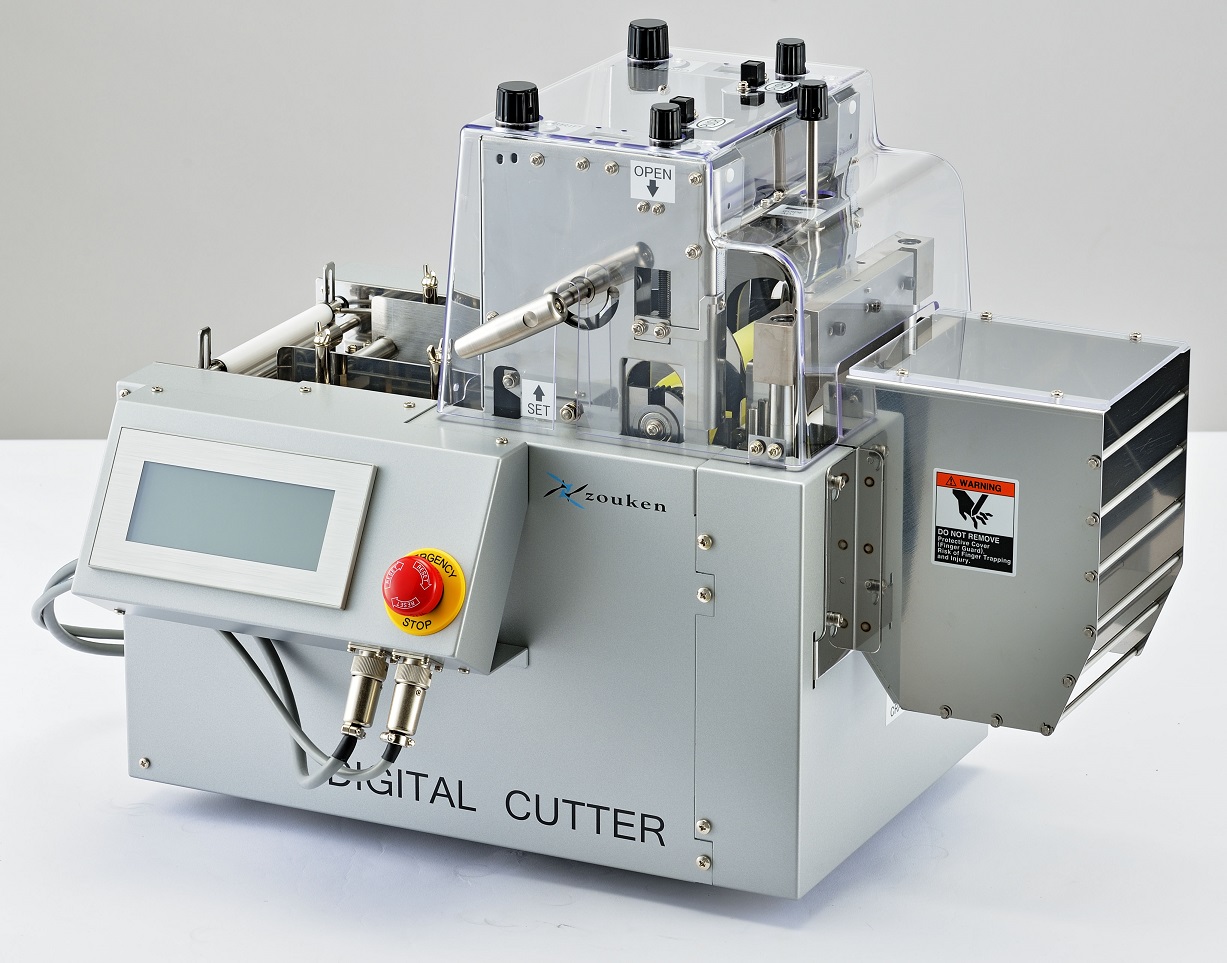

ベルトフィードタイプ  ZKC325Vシリーズ

特長

1.ベルト搬送による、搬送精度の向上

2.液晶タッチパネルによる簡単設定

3.送り長さ補正機能付き

4.ベルト隙間調整機能付き

5.外部入出力信号付き

NTSC0027-web用

ZKC-325V(シャー刃タイプ)

ZKC-325VT(薄刃タイプ)

ZKC-325VF(シャー刃太物用タイプ)

ZKC-325VFT(薄刃太物用タイプ)

カタログダウンロード

型式ZKC-325V/325VTZKC-325VF/325VFT
送り速度(mm/sec)10~800
切断長さ設定単位(mm)0.1
切断長さ(mm)0.1~999999.9
切断数(個)1~999999
繰返切断精度(mm)※1±0.2
有効切断幅(mm)8048
有効切断高さ(mm)2040
外部入力端子有り
切断力(N)※2280144
加工量:設定長さ10mm(個/分)155110
加工量:設定長さ100mm(個/分)9290
加工量:設定長さ1000mm(個/分)3333
電源AC100V5A
外形寸法(mm)※3521W×351D×471H
質量(kg)33

※1当社試験材、指定長さによる切断精度です。
※2計算値(モーター出力より)。可動範囲内の最も切断力の弱い位置での値です。
注)材質、形状によっては切断できないものもございますので、ご確認ください。                  ※3外部寸法には、ネジなどの突出部は含まれていません。

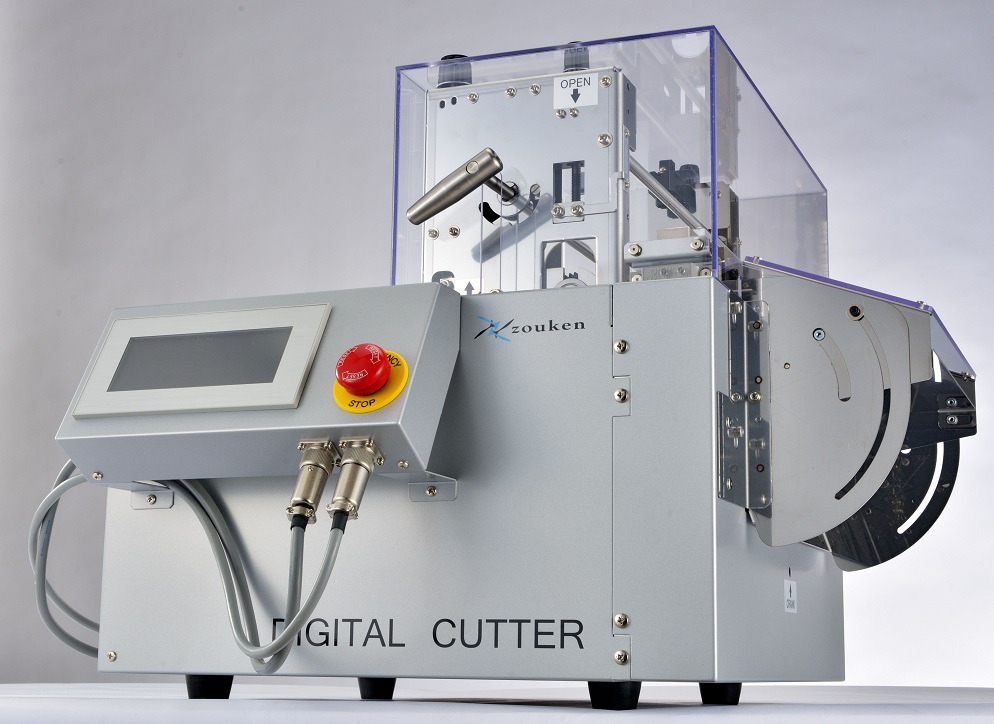

シートタイプ ZKC-200

特長

1.薄肉・幅広ワークに特化した切断が可能

2.搬送分解能は0.05mmとなり、繰り返し切断精度の向上

3.長さ補正機能付き

4.ローラ隙間・押さえ圧力調整機能付き

5.スタンダードタイプに比べて切断力をUP

ZKC-200(シャー刃タイプ)

ZKC-200C(シャー刃外部コントロールタイプ)

カタログダウンロード

型式 ZKC-200ZKC-200C
送り速度(mm/sec)10~800
最小設定単位(mm)0.1
切断長さ(mm)0.1~999999.9
切断数(個)1~999999
繰返切断精度(mm)※1±0.2
有効切断幅(mm)200
切断部の開口高さ(mm)5
外部入出力端子
切断力(N)※2480
加工量:設定長さ10mm(個/分)155
加工量:設定長さ100mm(個/分)89
加工量:設定長さ1000mm(個/分)33
電源AC100V2A~AC240V1A
外形寸法(mm)※3495W×481D×406H
質量(kg)32

※1当社試験材、指定長さによる切断精度です。
※2計算値(モーター出力より)。可動範囲内の最も切断力の弱い位置での値です。
注)材質、形状によっては切断できないものもございますので、ご確認ください。                  ※3外部寸法には、ネジなどの突出部は含まれていません。

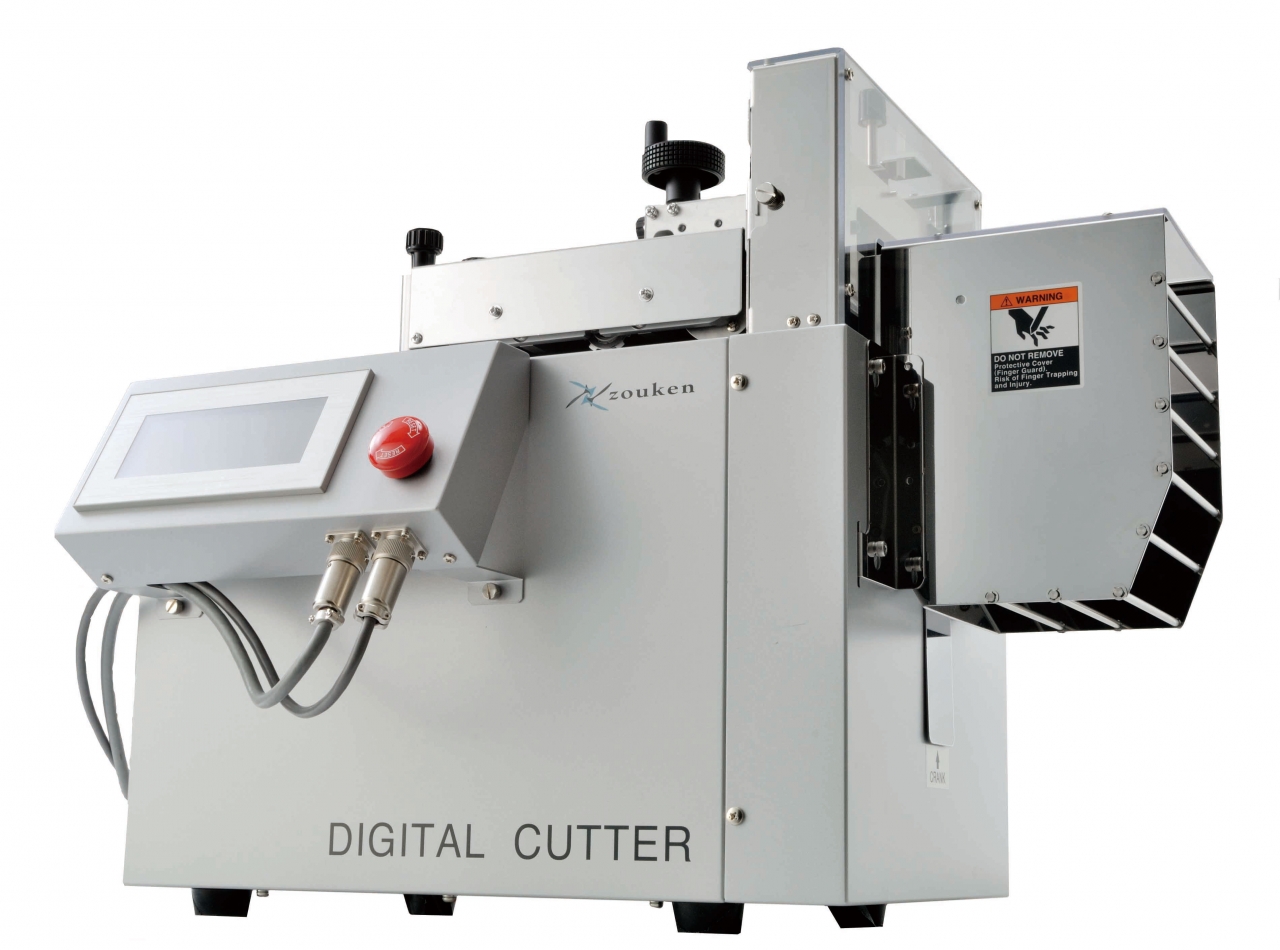

ワイドタイプ  ZKC325Wシリーズ

特長

1.幅300mまでのワークの切断が可能

2.多種多様なワークの切断が可能

3.長さ補正機能付き

4.ローラ隙間調整機能付き

5.スタンダードタイプに比べて切断力をUP

/images/ZKC16.jpg
型式 ZKC-325W/ZKC-325WT
送り速度(mm/sec) 10~800
最小設定単位(mm) 0.1
切断長さ(mm) 0.1~999999.9
切断数(個) 1~999999
繰返切断精度(mm)※1 ±0.2
有効切断幅(mm) 300
切断部の開口高さ(mm) 5
外部入出力端子
切断力(N)※2 760
加工量:設定長さ10mm(個/分) 55
加工量:設定長さ100mm(個/分) 50
加工量:設定長さ1000mm(個/分) 25
電源 AC100V5A
外形寸法(mm)※3 428W×583D×399H
質量(kg) 48

※1当社試験材、指定長さによる切断精度です。
※2計算値(モーター出力より)。可動範囲内の最も切断力の弱い位置での値です。
注)材質、形状によっては切断できないものもございますので、ご確認ください。                  ※3外部寸法には、ネジなどの突出部は含まれていません。

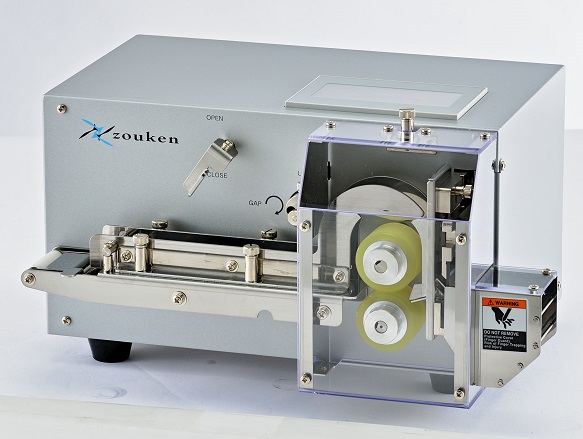

コンパクトタイプ  ZKC-16

電線・ビニルチューブ・熱収縮チューブ・ビニタイ等、様々な工業材料用定寸切断機。

・コンパクトボディ・340×179×242のコンパクトなボディに、切断に必要な機能を集約。

・タッチパネルで簡単操作・タッチパネル採用で、上位機種ZKC25シリーズと同様の簡単操作で、切断長や切断本数が設定可能。

・セイフティー・安全性重視設計により、インターロック付きカバーやフィンガーガードを採用。

カタログダウンロード
